船舶用发动机
A系列船用发动机
发表时间 : 2020/10/11 00:00

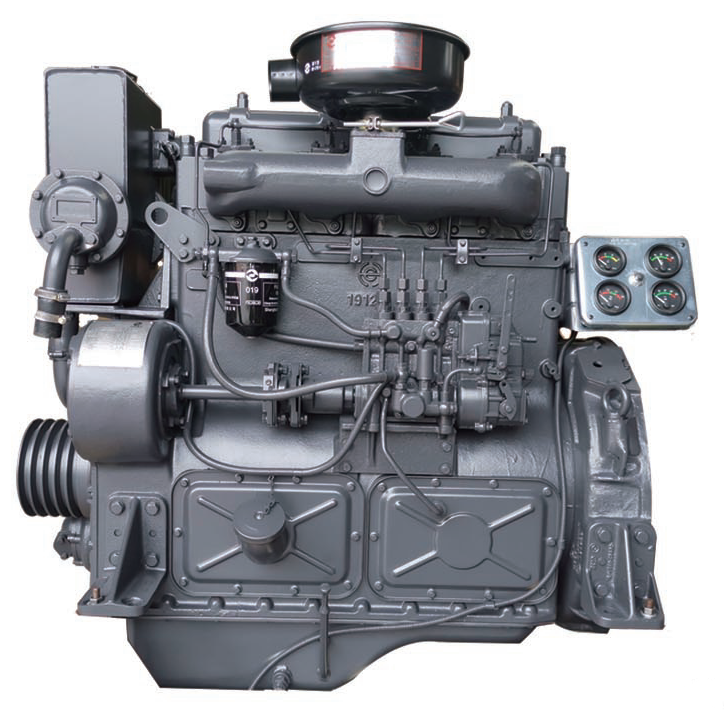

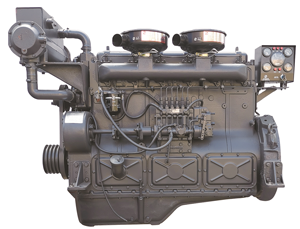

4135机型6135机型

产品介绍:

        A系列船用发动机是以上柴公司原135产品为基础开发的改进型产品,该系列产品的基本零部件与原产品基本通用,对发动机的燃油系统、进排气系统、冷却系统、活塞等运动部件进行重大改进。该系列发动机在继承了原135系列吃苦耐劳的同时,其最低燃油耗达:197g/kw.h、排放升级、扭矩储备更大、可靠性高、经济性好。适用于内河运输船、沿海渔船、工程船等船舶。以及50-150kw船用发电机组市场。


产品特点:

安全可靠主要零部件采用国内品牌供应商,135经典机型。

高强度机体,强化汽缸盖及曲轴。

动力强劲采用喷射压力更高并具有良好低速性能和冷起动能力的P8高压油泵。

增压器全新优化匹配,发动机燃油耗和烟度大幅改善,增压器使用可靠,寿命长。

经济省油

采用喷射压力更高并具有良好低速性能和冷起动能力的P8高压油泵。

AVL燃烧室的新型活塞,提高压缩比,冷起动性能好,同时改善提速扭矩,燃烧更充分。

舒适环保

柴油机及零部件NVH优化设计,有效降低振动和噪声。

柴油机噪声不高于110dB(A),提高船员和乘客的舒适度。满足IMO Ⅱ排放要求

实用性强

进排气低流阻,低进气涡流气缸盖,进气效率更高。

可靠性高、功率储备大、维修方便、配件供应充足。



A 系列技术参数
形式直列、水冷、四冲程、湿式缸套气缸数4135:4 / 6135:6
缸径/行程135x150mm排量4135:8.6L  /  6135:12.9L
最低燃油消耗率≤197g/kw.h机油消耗率≤0.4g/kw.h
气门数/每缸
2怠速650±25r/min
发火顺序4135:1-3-4-2 / 6135:1-5-3-6-2-4压缩比16.5-17:1
噪声≤110dB(A)排放标准IMO
起动方式电起动飞轮/飞轮壳135 / SAE 1  14
曲轴旋转方向(面对飞轮端)逆时针柴油机大修期≥15000h


A 系列型谱

系列型号进气方式额定功率kw/ps标定转速r/min供油方式净重kg
主机

4135ACa3-1自然吸气59.7/811500机械泵950
4135ACa3自然吸气71/971500机械泵950
6135ACa3-2自然吸气87/1181500机械泵1300
6135ACa3-1自然吸气107.7/1461500机械泵1300
6135ACa3自然吸气112.5/1531500机械泵1300
6135AZCa3-1增压138.4/1881500机械泵1350
6135AZCa3增压146/1991500机械泵1350
6135AZLCa3增压中冷170.6/2321500机械泵1350
6135AZLCa6增压中冷200/2721500机械泵1350
辅机

4135Caf自然吸气601500机械泵950
4135ACaf自然吸气76.81500机械泵950
6135Caf自然吸气901500机械泵1300
6135ACaf自然吸气1081500机械泵1300
6135JZCaf增压1441500机械泵1350
6135AZCaf增压1621500机械泵1350
6135JZLCaf增压中冷1801500机械泵1350
应急电站
6135D-3自然吸气771500机械泵1300
6135AD-3自然吸气96.51500机械泵1300
6135AZD-1增压1341500机械泵1350

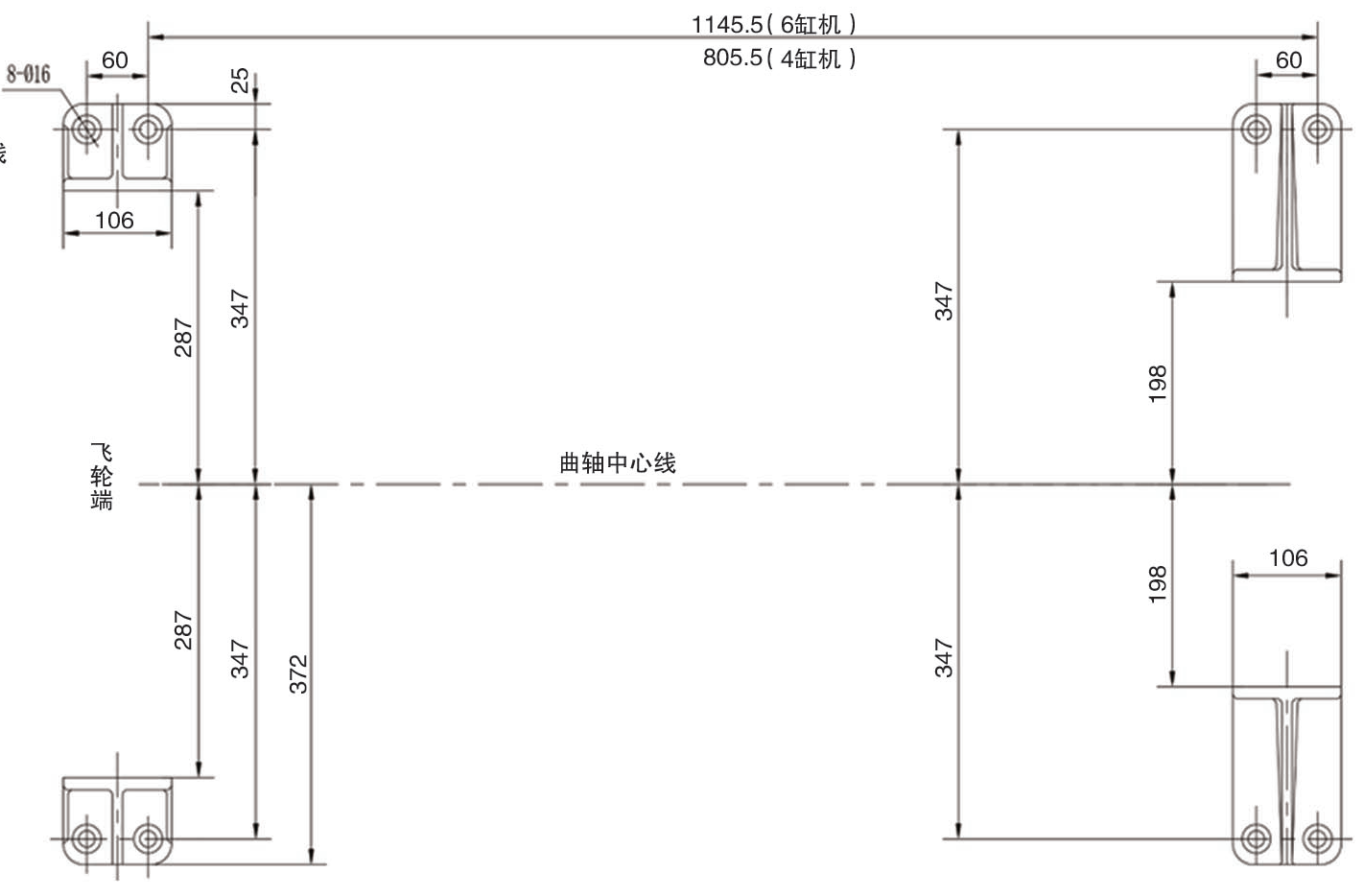

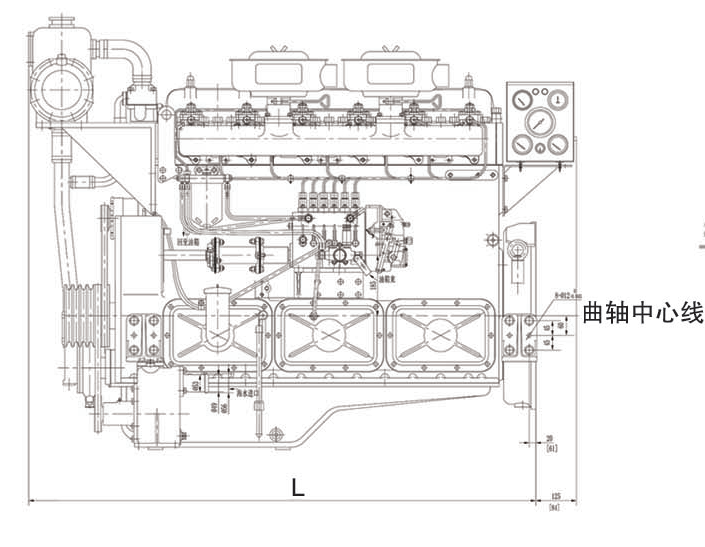

外形及安装尺寸图






 4135  L:1093mm  W:694mm   H:1152mm

 6135  L:1544mm  W:792mm   H:1318mm
